エンジニアリングサンプル開発中に何が起こるか？

外観デザインが承認されると、小型家電プロジェクトは外観定義からエンジニアリング開発へと移行します。次の目標は、承認された製品形状の内部に、内部構造、気流経路、電子機器、および合意された機能を統合することです。

この記事において、エンジニアリングサンプルとは、外観承認後かつ正式な金型製作前に開発される機構機能プロトタイプを指します。これは、外観のみのプロトタイプや、正式な射出成形金型で作られるT0サンプルとは異なります。

直接的な比較については、「外観プロトタイプ vs. 機構機能プロトタイプ vs. T0サンプル」をご覧ください。

エンジニアリング段階に入るものとは？

主要な外観、寸法、機能、操作系、およびCMFの方向性はすでに確定しています。エンジニアリングチームは、製品定義をやり直すのではなく、これらの承認されたインプットをもとに作業を進めます。

この時点で主要な要件が変更される場合、エンジニアリングを続行する前に、構造、コスト、スケジュールへの影響をレビューする必要があります。

エンジニアリングサンプル開発の概要

これらのアクティビティはオーバーラップする場合があります。構造設計、電子機器、気流、組立は、しばしば一緒に調整する必要があります。

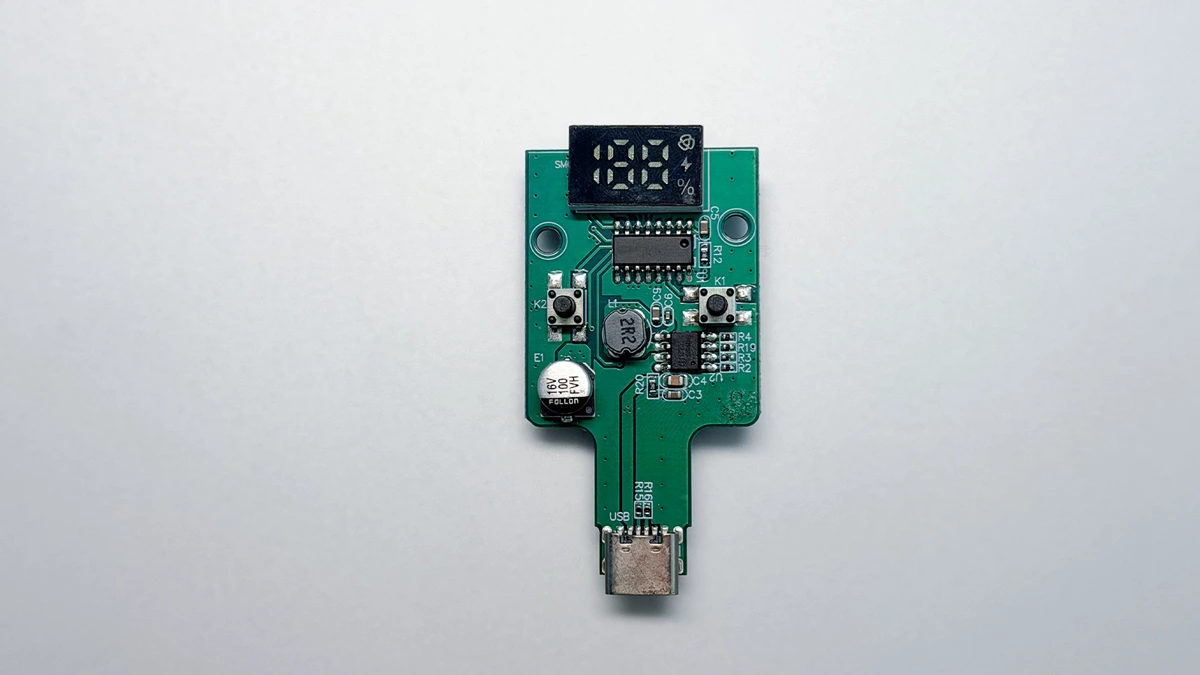

内部コンポーネントレイアウト

最初の実用的な問題は、すべての必要なコンポーネントが承認された外観の内部に収まるかどうかです。

携帯ファンの場合、内部レイアウトには以下が含まれる場合があります：

• モーターとファンブレード

• バッテリー

• PCB

• ディスプレイ

• ボタン

• Type-C充電ポート

• 配線

• 内部支持体

• 安全保護コンポーネント

エンジニアリングチームは、コンポーネントに十分なスペースがあるか、可動部品が干渉なく動作できるか、可視操作部が承認された外観と整合しているかをチェックします。製品のバランスと組立アクセス性も考慮されます。

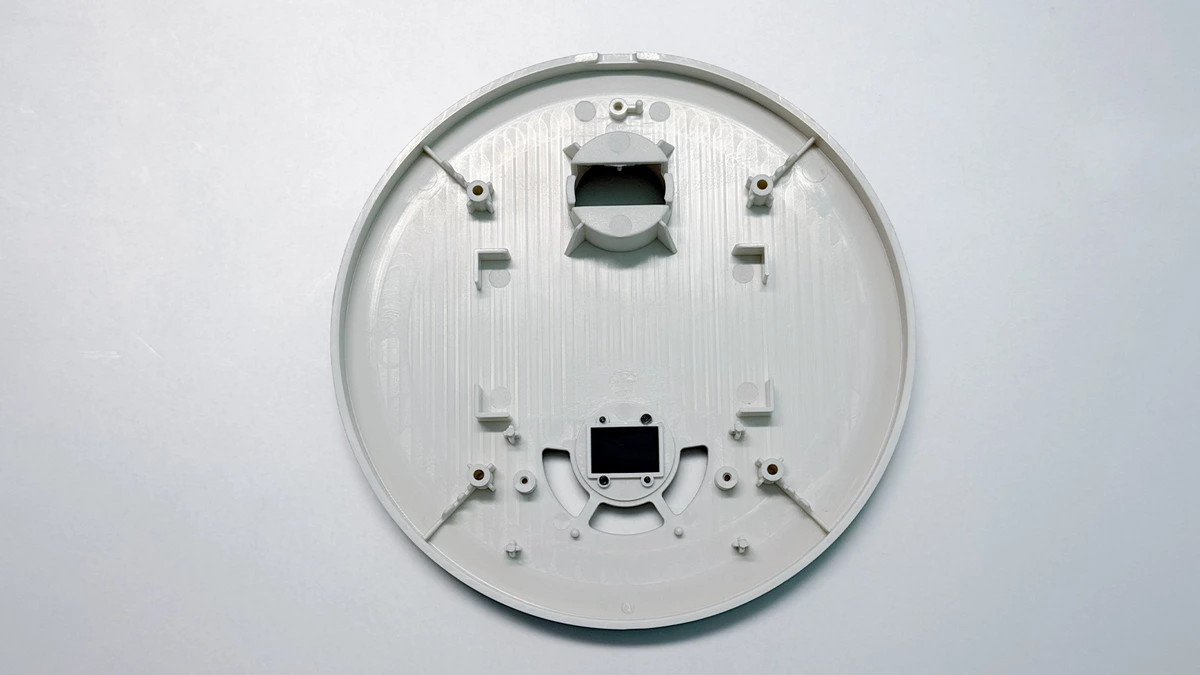

構造設計と組立

レンダリングは製品の見た目を示します。構造エンジニアリングは、製品がどのように組み立てられ、その機能が物理的にどのように動作するかを決定します。

ファンのタイプによって、以下が含まれる場合があります：

ネジ、スナップフィット、位置決め機能、組立順序は、これらの関係性を中心に開発されます。部品は単に収まるだけでなく、組み立てるのが実用的でなければなりません。

気流と電子機器の統合

携帯ファンの場合、内部構造は気流、騒音、消費電力、熱に直接影響を与えます。

工業デザインは外観の方向性を定義します。エンジニアリングは、気流、電子機器、コンポーネントがその内部で機能するかどうかを決定します。必要な可視的変更は、説明され承認されるべきです。

プロトタイプ製作、組立、デバッグ

エンジニアリングデータが実用的な段階に達した後、ラピッドプロトタイピングによる筐体と構造部品が製作されます。その後、エンジニアリングチームは計画されたコンポーネントを取り付け、サンプルを組み立てます。

組立とデバッグ中に、チームは以下をチェックします：

• コンポーネントの嵌合と構造的干渉

• 電源、速度制御、ディスプレイ、充電

• 折りたたみ、首振り、またはクリップ機構

• 異常な熱、騒音、緩み、振動

• 組立順序とアクセス性

組立中に見つかった問題は、内部構造、コンポーネントの位置、配線、またはプロトタイプ部品の変更を必要とする場合があります。

エンジニアリングサンプルで確認できること

エンジニアリングサンプルは、正式な金型のコストとリードタイムを確定する前に、提案されたソリューションを評価するために使用されます。

筐体は通常ラピッドプロトタイピングで製作されるため、その材料挙動、表面仕上げ、公差は量産部品とは異なる場合があります。サンプルはエンジニアリングの方向性を確認するものであり、最終的な生産品質を確認するものではありません。

なぜこの段階に10～15営業日かかるのか？

Chaozhou Tongheng Technology Co., Ltd.では、外観承認とエンジニアリング要件の確認後、構造設計と機構機能プロトタイプは通常約10～15営業日で完了します。

この期間には以下が含まれます：

• コンポーネントレイアウトとメカニカル3D設計

• 気流と電子機器の調整

• ラピッドプロトタイプの製作と組立

• 機能デバッグとエンジニアリング修正

• 内部サンプルレビュー

正確な所要時間は、製品ルートとプロトタイプの範囲によって異なります。成熟したプラットフォームに基づく改造では、実績のあるコンポーネントと内部構造の一部を再利用できる場合があります。完全に新しい製品では、通常より多くのエンジニアリング開発が必要です。

バイヤーのレビュー時間と主要な要件変更は別途必要となります。

バイヤーは何を確認すべきか？

バイヤーはこの段階で完全な生産検査を実行する必要はありません。エンジニアリングサンプルが実証するために作成された項目に焦点を当てるべきです。

フィードバックは、必要な修正とオプションの改善を明確に区別するべきです。これにより、エンジニアリングチームは金型製作開始前に構造を確定することができます。

正式な金型製作はいつ開始できるか？

正式な金型製作は、以下の条件が満たされた後にのみ開始されるべきです：

• 機構機能プロトタイプがレビューされた

• 必要な修正が合意された

• 機能範囲と制御ロジックが確定された

• 最終構造データが更新された

• 金型製作範囲が確認された

金型承認後にバッテリー、モーター、PCB、ディスプレイ、操作系、気流経路、全体寸法、または組立方法を変更すると、金型の変更と追加のリードタイムが必要になる場合があります。

したがって、バイヤーはエンジニアリングサンプルの承認を、日常的なサンプル確認ではなく、重要な投資ゲートとして扱うべきです。

よくある質問

エンジニアリングサンプルは最終的な量産金型で作られますか？

いいえ。その筐体と構造部品は通常、ラピッドプロトタイピングで作られます。正式な射出成形部品は、T0金型トライアル段階で初めて利用可能になります。

エンジニアリングサンプルはすべての最終性能をテストできますか？

必ずしもそうではありません。そのプロトタイプのために定義された機能とエンジニアリング項目をテストします。最終的な量産性能は、成形部品と承認された量産構成を使用して検証する必要があります。

エンジニアリング中に外観がわずかに変更されるのはなぜですか？

承認された外観がモーター、バッテリー、PCB、気流経路、または組立構造と避けられない競合を生じる場合、小幅な変更が必要になることがあります。可視的な変更は、採用前に説明され承認されるべきです。

エンジニアリングサンプルの承認は金型製作の承認と同じですか？

これらは密接に関連していますが、必要な修正は最初に最終構造に組み込まれなければなりません。金型製作は、更新されたエンジニアリングデータと金型製作範囲が確認された後にのみ承認されるべきです。

金型製作前にエンジニアリングの方向性を確認する

エンジニアリングサンプル開発は、承認された外観設計と実現可能な内部ソリューションを結び付けます。正式な金型製作が始まる前に、構造、気流、電子機器、操作系、合意された機能を統合します。

バイヤーにとって、目的はシンプルです：提案されたソリューションが機能することを確認し、残りの修正を特定し、生産金型に投資する前にエンジニアリングの方向性を確定することです。

カスタム携帯ファンまたは別の小型家電を計画されている場合は、Chaozhou Tongheng Technology Co., Ltd.に連絡して、プロジェクトのエンジニアリング範囲、機能プロトタイプ、金型計画についてご相談ください。
