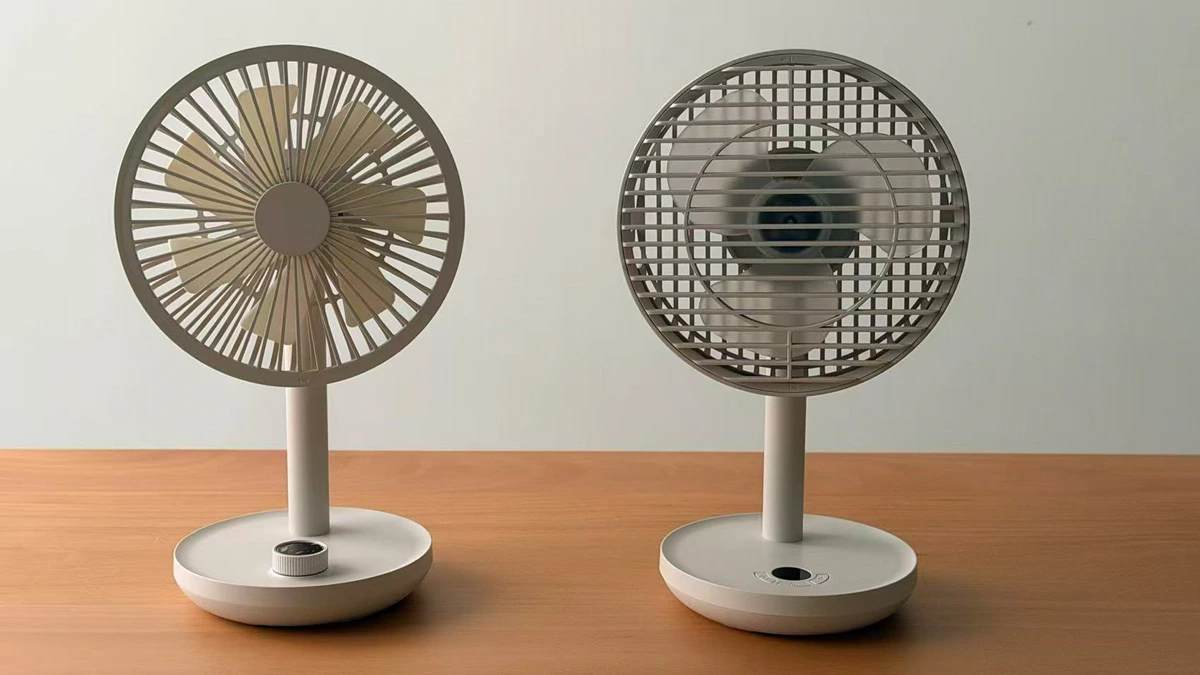

外観プロトタイプ vs. 機構機能プロトタイプ vs. T0サンプル：バイヤーが知っておくべきこと

外観プロトタイプ、機構機能プロトタイプ、T0サンプルは、製品開発の異なる段階で作成されます。写真で見ると似ているように見えるかもしれませんが、それぞれが異なる問いに答えています。

外観プロトタイプ：製品の見た目と手触りは正しいか？

機構機能プロトタイプ：提案された構造と機能は連携して動作するか？

T0サンプル：量産前の初回正式金型部品で何を修正すべきか？

これらの違いを理解することで、バイヤーは正しい詳細をレビューし、非現実的な期待を避け、各段階をより明確に承認できます。

サンプル比較早見表

これらの期間は、Chaozhou Tongheng Technology Co., Ltd.における明確に定義されたプロジェクトの標準的な目安です。バイヤーのレビュー時間、大幅な設計変更、予期せぬ技術的課題は別途必要となります。

外観検証プロトタイプ

外観検証プロトタイプは、3Dモデルと外観レンダリングが承認された後に作成されます。通常、最終的な量産金型ではなく、ラピッドプロトタイピング（迅速試作）によって製作されます。

その目的は、承認されたデザインを物理的なオブジェクトに変換し、バイヤーが手に取ってレビューできるようにすることです。

外観プロトタイプで確認できないこと

外観プロトタイプは、最終的な風量、ランタイム、騒音、電子部品、量産材料、成形部品の公差を自動的に保証するものではありません。

成熟した製品プラットフォームに基づくプロジェクトでは、既存の内部コンポーネントを再利用できるため、選択された機能を実証できる場合があります。完全に新しい製品の場合、最初の外観プロトタイプは非機能である可能性が高くなります。

バイヤー承認

構造設計を開始する前に、バイヤーはサイズ、プロポーション、目に見える詳細、手触り、全体的な外観の方向性を承認する必要があります。

標準的なリードタイム： 3Dモデルと外観レンダリング承認後、3～4営業日。

機構機能プロトタイプ

外観が承認されると、プロジェクトは構造設計と電子工学の段階に移行します。エンジニアリングチームは、合意された機能に必要な内部レイアウトを開発します。

携帯ファンの場合、これにはモーター、バッテリー、PCB、気流経路、ディスプレイ、ボタン、充電ポート、組立方法、関連する安全構造が含まれる場合があります。

機構機能プロトタイプで確認できないこと

機構機能プロトタイプはまだ量産サンプルではありません。その筐体は依然としてラピッドプロトタイピング工程で製作されている場合があり、材料特性、表面品質、公差、構造応答は最終的な射出成形部品とは異なる場合があります。

したがって、機能結果は定義されたプロトタイプ範囲内でレビューされるべきです。最終的な量産性能は、成形部品と承認された量産構成で検証する必要があります。

バイヤー承認

バイヤーは、合意された機能、制御、嵌合、組立コンセプト、および残存する制約事項をレビューする必要があります。必要な修正は、バイヤーが正式に金型製作を承認する前に組み込まれるべきです。

標準的なリードタイム： 外観承認後、10～15営業日。

T0金型トライアルサンプル

エンジニアリングソリューションと最終構造が承認された後、正式な金型製作が開始されます。T0サンプルは、新しい量産金型の初回トライアル時に生産されます。

初期のプロトタイプとは異なり、T0は正式な金型からの実際の射出成形部品を使用します。設計された部品が意図された成形および組立プロセスでどのように動作するかを評価する最初の機会を提供します。

T0で確認できないこと

T0は必ずしも最終承認済み量産サンプルではありません。初回金型トライアルでは、外観、寸法、成形、組立上の問題が明らかになることが多く、修正が必要です。

調査結果に応じて、T1またはT2サンプルが生産される前に、金型、製品構造、またはプロセス設定の調整が必要になる場合があります。

バイヤー承認

バイヤーとメーカーはT0の調査結果をレビューし、必要な修正を定義し、次の金型トライアルで再確認すべき項目を確認する必要があります。

標準的なリードタイム： 正式な金型承認から最初のT0金型トライアルサンプルまで約40営業日。

主な違いを一表で

プラットフォーム改良 vs. 完全新製品

初期プロトタイプの成熟度は、開発ルートにも依存します。

プラットフォームベースの改良

改良製品は、実績のあるモーター、バッテリー、PCB、気流経路、内部構造の一部を再利用する場合があります。これらの要素が既に存在するため、選択された機能はより早期に実証される可能性があります。

完全新製品

完全新製品は、より多くの未知数から始まります。その最初の外観プロトタイプは、内部構造、電子部品、コンポーネントレイアウトがまだ開発されていないため、外観のみを確認する可能性が高いです。

したがって、バイヤーは各サンプルが何を実証することを意図しているかを尋ねるべきであり、それがどれだけ完成されているかだけで判断すべきではありません。

OEM開発タイムライン：外観承認から量産まで

これら3つのサンプル段階は、より広範な開発プロセスの一部です。

標準的な修正経路では、承認された外観ファイルからT0まで約53～59営業日、量産まで約68～74営業日のプロセスが必要です。

この見積もりには以下は含まれません：

• バイヤーのレビューと承認の待機時間

• 承認段階後の大幅な変更

• 重大な金型または構造上の問題

• 追加のコンプライアンス、パッケージング、または材料に関する遅延

全体寸法、気流構造、モーター、バッテリースペース、PCB、ディスプレイ、制御、または組立方法を承認後に変更すると、追加のエンジニアリング作業と改訂スケジュールが必要になる場合があります。

バイヤー向け承認チェックリスト

各サンプルは別個の承認ゲートとして扱うべきです。ある段階を承認することは、メーカーが次の段階に時間とリソースを投資することを承認することになります。

よくある質問

外観プロトタイプは動作するサンプルですか？

通常は違います。主に外観デザイン、サイズ、プロポーション、手触りを確認するものです。プラットフォームベースのプロジェクトでは、実績のある内部コンポーネントを再利用できる場合、選択された機能を実証できることがあります。

機構機能プロトタイプは量産サンプルと同じですか？

いいえ。提案された構造と合意された機能を評価するために使用されますが、その筐体と公差は量産成形部品とは異なる場合があります。

T0は最終承認サンプルですか？

いいえ。T0は初回の正式金型トライアルサンプルです。最終承認の前に金型修正と追加のT1またはT2トライアルが必要になる場合があります。

バイヤーはいつ金型製作を承認すべきですか？

機構機能プロトタイプがレビューされ、必要な修正が組み込まれ、最終構造と金型製作範囲が確認された後に、金型製作を開始すべきです。

各サンプルを異なる判断ポイントとして扱うこと

外観検証プロトタイプ、機構機能プロトタイプ、T0金型トライアルサンプルは、互換性のある成果物ではありません。

• 外観プロトタイプは、製品がどのように見え、どのように感じられるべきかを確認します。

• 機構機能プロトタイプは、提案されたソリューションが機能するかどうかを確認します。

• T0サンプルは、正式な成形部品の検証を開始します。

バイヤーが各サンプルの目的と制約を理解すれば、承認がより明確になり、開発の判断がより管理しやすくなります。

カスタム携帯ファンまたはその他の小型家電を計画されている場合は、 Chaozhou Tongheng Technology Co., Ltd.までお問い合わせいただき、製品要件、プロトタイプの範囲、金型計画、予定されているローンチスケジュールについてご相談ください。
