外観プロトタイプ、機能プロトタイプ、T0サンプル：バイヤーが知っておくべきこと

外観試作機、エンジニアリング機能試作機、T0サンプルは、製品開発の異なる段階で作成されます。写真では似たように見えるかもしれませんが、それぞれが答える問いは異なります。

• 外観試作機：製品の見た目と感触は適切か？

• エンジニアリング機能試作機：提案された構造と機能は連携して動作するか？

• T0サンプル：量産前に最初の正式な成形部品で何を修正すべきか？

これらの違いを理解することで、バイヤーは適切な詳細を確認し、非現実的な期待を避け、各段階をより明確に承認することができます。

サンプル早見比較表

これらの期間は、通恒科技有限公司において明確に定義されたプロジェクトの標準的なものです。バイヤーのレビュー時間、大幅な設計変更、予期しないエンジニアリング上の問題は別途加算されます。

外観検証試作機

外観検証試作機は、3Dモデルと外観レンダリングが承認された後に製作されます。通常、最終的な量産金型ではなく、ラピッドプロトタイピングによって作られます。

その目的は、承認された設計をバイヤーが手に取って確認できる物理的なオブジェクトにすることです。

確認できない事項

外観試作機は、最終的な風量、稼働時間、騒音、電子部品、量産材料、成形部品の公差を自動的に確認するものではありません。

成熟した製品プラットフォームに基づくプロジェクトでは、既存の内部部品の一部を再利用できるため、選択した機能を実証できる場合があります。完全に新しい製品の場合、最初の外観試作機は非機能である可能性が高くなります。

バイヤー承認

バイヤーは、構造エンジニアリングを開始する前に、サイズ、プロポーション、目に見える詳細、操作性、全体的な外観の方向性を承認する必要があります。

標準的なリードタイム：3Dモデルと外観レンダリング承認後、3～4営業日。

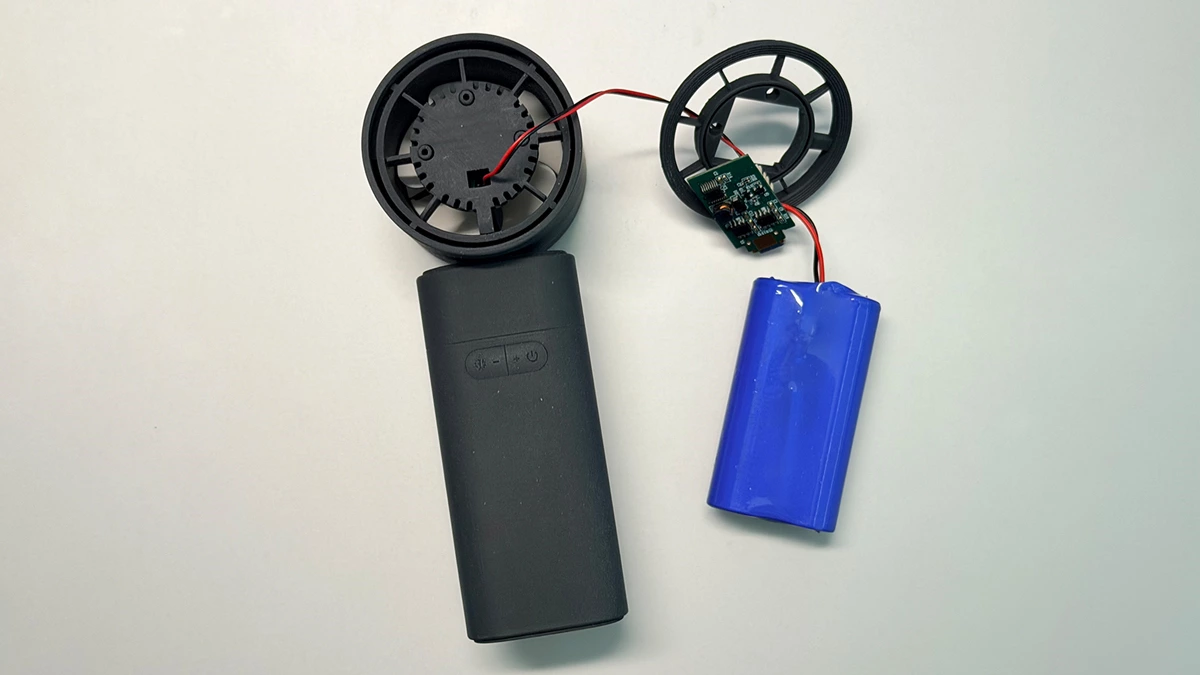

エンジニアリング機能試作機

外観が承認された後、プロジェクトは構造および電子エンジニアリングに移行します。エンジニアリングチームは、合意された機能に必要な内部レイアウトを開発します。

ポータブルファンの場合、モーター、バッテリー、PCB、気流経路、ディスプレイ、ボタン、充電ポート、組立方法、関連する安全構造などが含まれる場合があります。

確認できない事項

エンジニアリング機能試作機は、まだ量産サンプルではありません。その外装は依然としてラピッドプロトタイピングプロセスで作られている可能性があるため、材料の挙動、表面品質、公差、構造的応答は最終的な射出成形部品とは異なる場合があります。

したがって、機能的な結果は合意された試作範囲内で評価する必要があります。最終的な量産性能は、成形部品と承認された量産構成で検証する必要があります。

バイヤー承認

バイヤーは、合意された機能、制御、嵌合、組立コンセプト、残存する制限事項を確認する必要があります。必要な修正は、バイヤーが正式に金型製作を承認する前に組み込む必要があります。

標準的なリードタイム：外観承認後、10～15営業日。

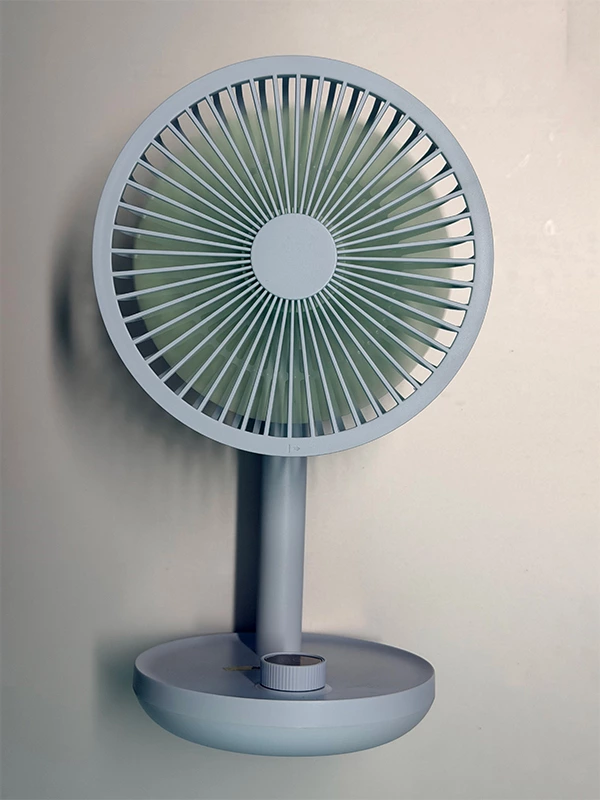

T0金型試作サンプル

エンジニアリングソリューションと最終構造が承認された後、正式な金型製作が始まります。T0サンプルは、新しい量産金型の最初の試作時に生産されます。

以前の試作機とは異なり、T0は正式な金型からの実際の射出成形部品を使用します。設計された部品が意図された成形および組立プロセスでどのように挙動するかを評価する最初の機会を提供します。

確認できない事項

T0は必ずしも最終承認された量産サンプルではありません。最初の金型試作では、修正が必要な外観、寸法、成形、組立の問題がしばしば明らかになります。

結果に応じて、T1またはT2サンプルが生産される前に、金型、製品構造、またはプロセス設定を調整する必要がある場合があります。

バイヤー承認

バイヤーとメーカーは、T0の結果を確認し、必要な修正を定義し、次の金型試作で再確認すべき項目を確認する必要があります。

標準的なリードタイム：正式な金型承認から最初のT0金型試作サンプルまで、約40営業日。

主な違いを1つの表で

プラットフォーム改良 vs. 完全新製品

初期試作機の成熟度は、開発ルートによっても異なります。

プラットフォームベースの改良

改良製品は、実績のあるモーター、バッテリー、PCB、気流経路、内部構造の一部を再利用する場合があります。これらの要素がすでに存在するため、選択した機能を早期に実証できる場合があります。

完全新製品

完全に新しい製品は、より多くの未知の要素から始まります。最初の外観試作機は、内部構造、電子部品、部品レイアウトがまだ開発されていないため、外観のみを確認する場合があります。

したがって、バイヤーは、サンプルがどれだけ完成度が高いかだけで判断するのではなく、各サンプルが何を実証することを意図しているかを確認する必要があります。

外観承認から量産までのOEM開発タイムライン

3つのサンプル段階は、より広範な開発プロセスの一部です。

通常の修正経路では、プロセスは承認された外観ファイルからT0まで約53～59営業日、量産まで約68～74営業日を要します。

この見積もりには以下は含まれていません：

• バイヤーのレビューおよび承認待ち時間

• 承認段階後の大幅な変更

• 重大な金型または構造上の問題

• 追加のコンプライアンス、包装、材料の遅延

承認後に全体的な寸法、気流構造、モーター、バッテリースペース、PCB、ディスプレイ、制御、組立方法を変更すると、追加のエンジニアリング作業とスケジュールの修正が必要になる場合があります。

バイヤー向け承認チェックリスト

各サンプルは、個別の承認ゲートとして扱う必要があります。ある段階を承認することは、メーカーが次の段階に時間とリソースを投資することを承認することになります。

よくある質問

外観試作機は動作するサンプルですか？

通常はそうではありません。主に外観デザイン、サイズ、プロポーション、操作性を確認するものです。プラットフォームベースのプロジェクトでは、実績のある内部部品を再利用できる場合、選択した機能を実証できることがあります。

エンジニアリング機能試作機は量産サンプルと同じですか？

いいえ。提案された構造と合意された機能を評価するために使用されますが、その外装と公差は量産成形部品とは異なる場合があります。

T0は最終承認サンプルですか？

いいえ。T0は最初の正式な金型試作サンプルです。最終承認前に、金型修正と追加のT1またはT2試作が必要になる場合があります。

バイヤーはいつ金型製作を承認すべきですか？

金型製作は、エンジニアリング機能試作機がレビューされ、必要な修正が組み込まれ、最終構造と金型製作範囲が確認された後に開始すべきです。

各サンプルを異なる意思決定ポイントとして扱う

外観検証試作機、エンジニアリング機能試作機、T0金型試作サンプルは、互換性のある成果物ではありません。

• 外観試作機は、製品がどのように見え、どのように感じられるべきかを確認するものです。

• エンジニアリング機能試作機は、提案されたソリューションが機能するかどうかを確認するものです。

• T0サンプルは、正式な成形部品の検証を開始するものです。

バイヤーが各サンプルの目的と限界を理解すると、承認がより明確になり、開発上の意思決定が管理しやすくなります。

カスタムポータブルファンまたはその他の小型家電の計画をご検討の場合は、通恒科技有限公司 までお問い合わせいただき、製品要件、試作範囲、金型計画、予想される発売スケジュールについてご相談ください。
